快速拼接有规律的模型，室内外通用，支持直线、转角、弧线等，拼接时直线不分段数，弧线自动按线形参数分段

在3ds max室内外建模时，很多重复性的模型，会产生大量的重复性工作

例如，室外的规划，具有相同特征的商业街，室内的护墙板，栏杆等等

都是有着一定规律的模型建筑，有些还是弧形，工具量大制作时间长

针对此类需求，三维国度推出了参数化快速阵列拼模型的外挂插件，可以大量减少重复性工作，降低出错的几率

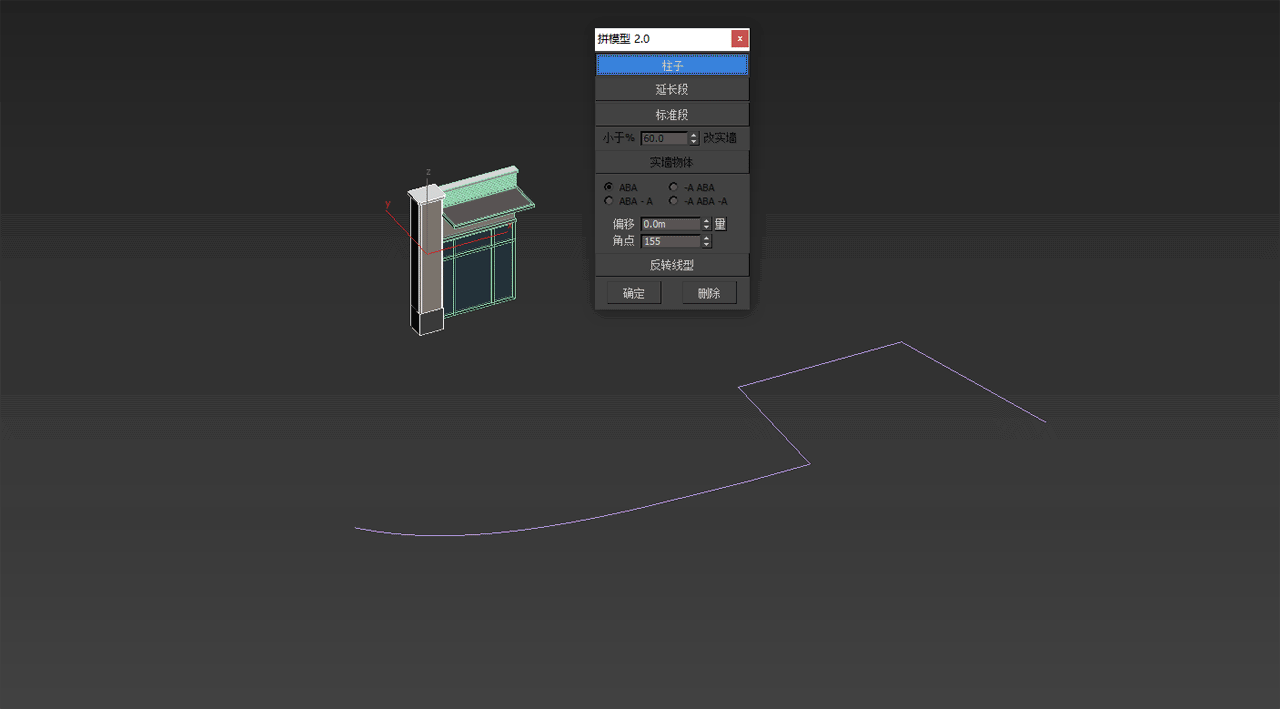

可以按一定的参数，指定标准单元模块，快速阵列出各种商业外墙、护墙板、栏杆等，相当于定制版的高级参数化阵列功能

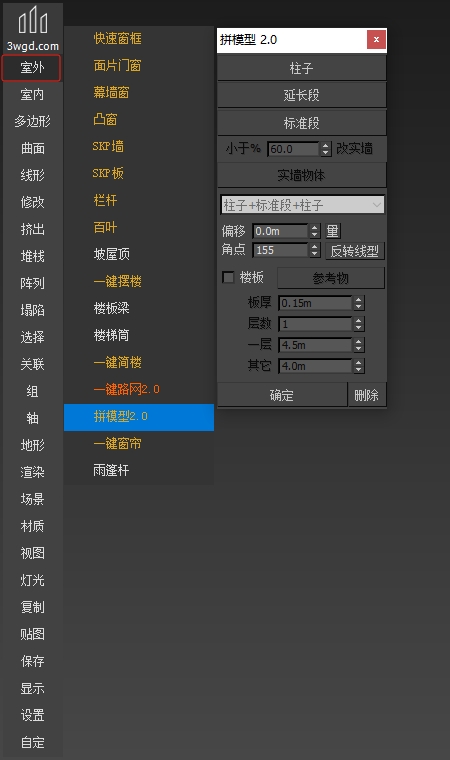

Max拼模型详细功能介绍

柱子按钮 用于拼模型时，存放有柱子类似功能物体

延长段 可无限延长的横向物体

标准段 可复制拼接的非柱子物体

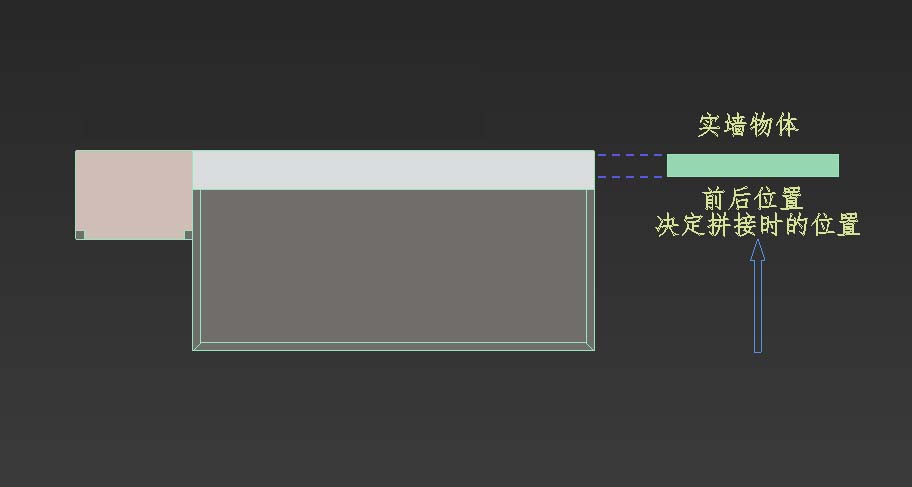

实墙物体 可设置标准段小于60%时使用指定的墙体物体拼接实墙物体摆放在拼模型右侧，

横向、X轴摆放实墙物体前后位置决定拼接时的位置

拼接方式 柱子+标准段+柱子 柱子开始，柱子收尾

标准段+柱子+标准段+柱子 起始无柱子，柱子结尾

柱子+标准段+柱子+标准段 柱子开始，标准段结尾

标准段+柱子+标准段 标准段开始，标准段结尾

偏移 拼接时，柱敦与柱子最外边之间的距离输入，来解决拼接时的缝隙

角点 用于拼接的线段转折点角度的设定

反转线型 用于拼接的线段起始方向转变

楼板 拼接时，可勾选此处加上楼板

参考物 选择拼模型元素中某物体为参考物并点击“参考物”按钮，楼板以该物体边界创建

板厚 设置楼板的厚度

层数 设置楼层的层数，层数设置为2以上时，“其他”选项才可以设置

一层 设置每一层的楼层高度

其他 设置二层以上的楼层高度

删除 用于删除上次拼接的模型

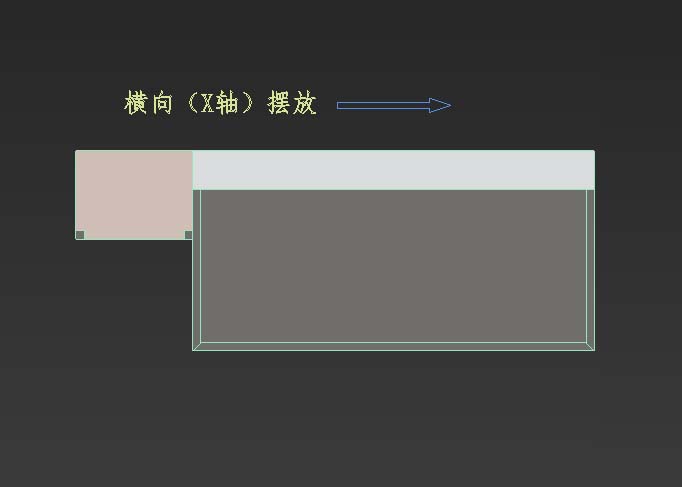

注意 1、用于拼模型的物体，需要横向摆放（X轴摆放）

2、至少需要指定标准段，才能使用拼模型
