Max一键路网

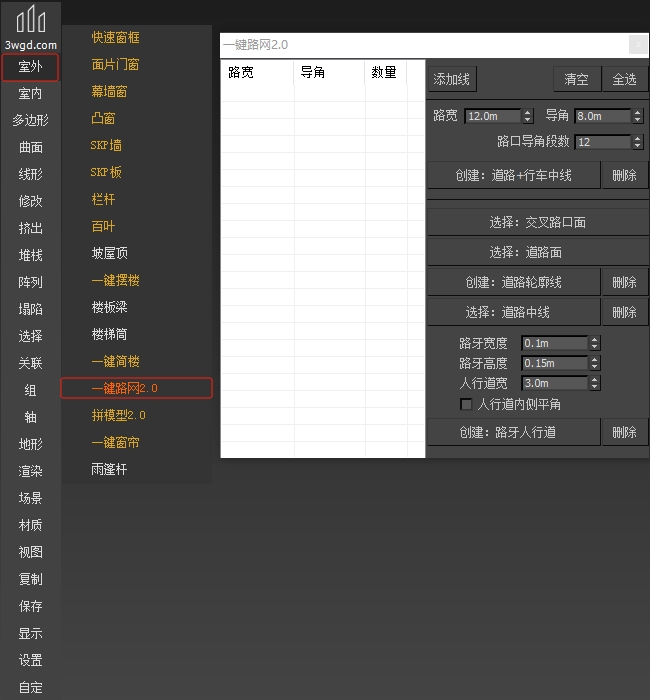

Max一键路网主界面

Max一键路网,试用操作案例模型下载

Max一键路网介绍

一款使用简单,参数化快速建模的插件,适合国内外各种场景尺寸

1.可参数化指定道路宽度,路口导角距离,导角弧线段数等

2.用于道路、路牙、人行道、道路行车中心线、铺地等快速建模,适合制作国内外规划道路地型、小区道路及周边道路建模

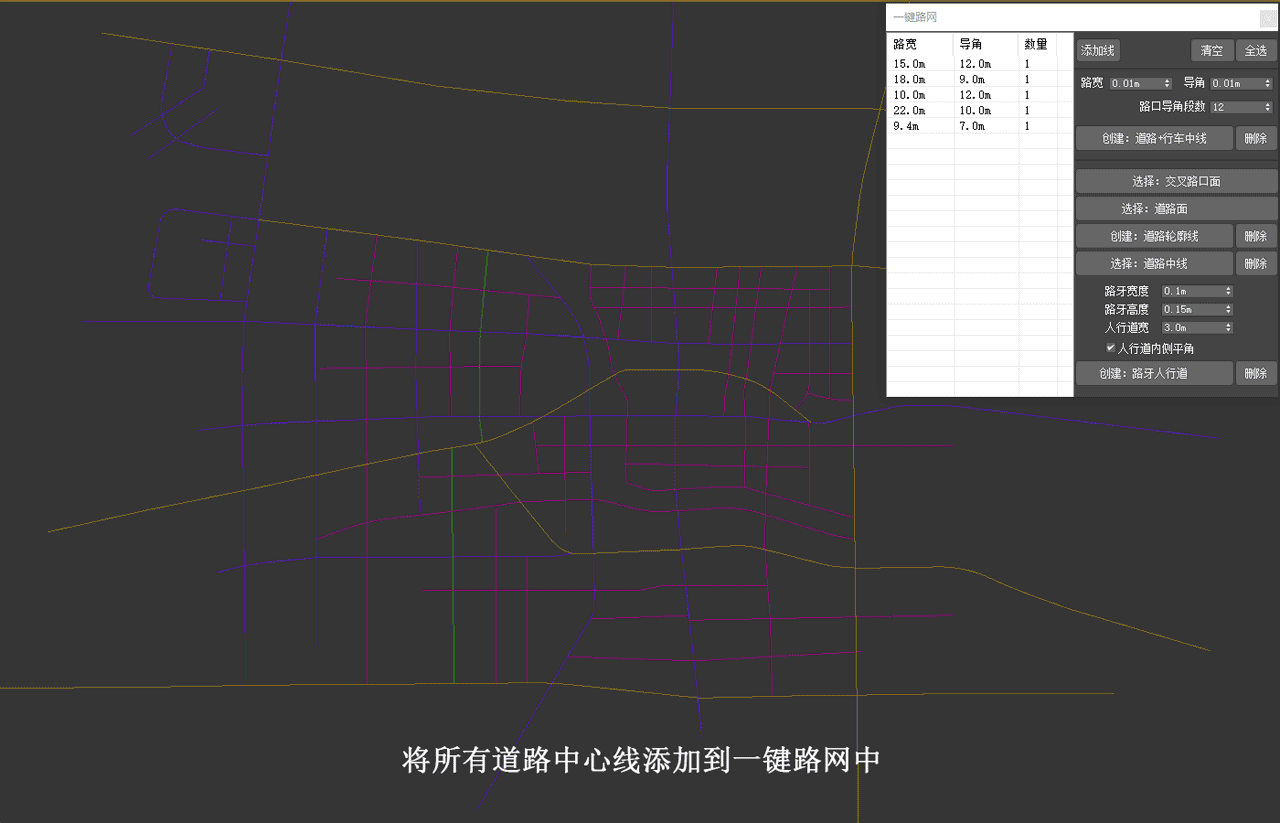

3.仅仅需要提供道路中线,或按谷歌地图、百度地图等描好道路中线,在一键路网设置完中线路宽、路口导角距离,即可快速生成道路

4.支持各种直线弧线道路,各种三叉路口甚至多叉路口

5.没有道路中线数量限制,中线数量处理速度与计算机速度内存相关

6.自动修复生成人行道时锐角破面叠面的问题

Max一键路网详细功能介绍

添加按钮 添加选择的道路中线到列表框,会记录首次设置的路宽导角数值

清空 清空道路中线列表框

列表框 点击列表框的道路中线,自动选择对应的道路中线

全选 选择场景内所有添加到列表的道路中线

路宽 先选择列表框内容,再修改该线形生成的道路宽度

导角 先选择列表框内容,再修改该线形生成的路口导角距离,最低0.01m

路口导角段数 指定所有路口导角弧形的段数

创建:道路+行车中线 创建道路同时会创建行车线中线

选择:交叉路口面 先选择创建好的路面物体,快速选择出路口面

选择:道路面 先选择创建好的路面物体,快速选择出道路面

创建:道路轮廓线 创建用于快速提取路面轮廓线

选择:道路中线 快速选择创建道路时生成的中线物体

创建:生成路牙人行道 先选择创建好的路面物体,道路两侧生成路牙、人行道,可设置路牙宽高和人行道宽度

Max一键路网使用技巧

一键路网没有道路中线数量限制,创建道路的中线数量、处理速度与使用的计算机速度内存相关

1、此插件所有创建生成的物体,均是可编辑多边形,需要使用者对可编辑多边形有一定使用经验

2、所有添加到列表的线形,都会自动标记指定的路宽和导角距离,方便下次添加使用

3、没有标记路宽导角参数的线形,才会弹出路宽设置框

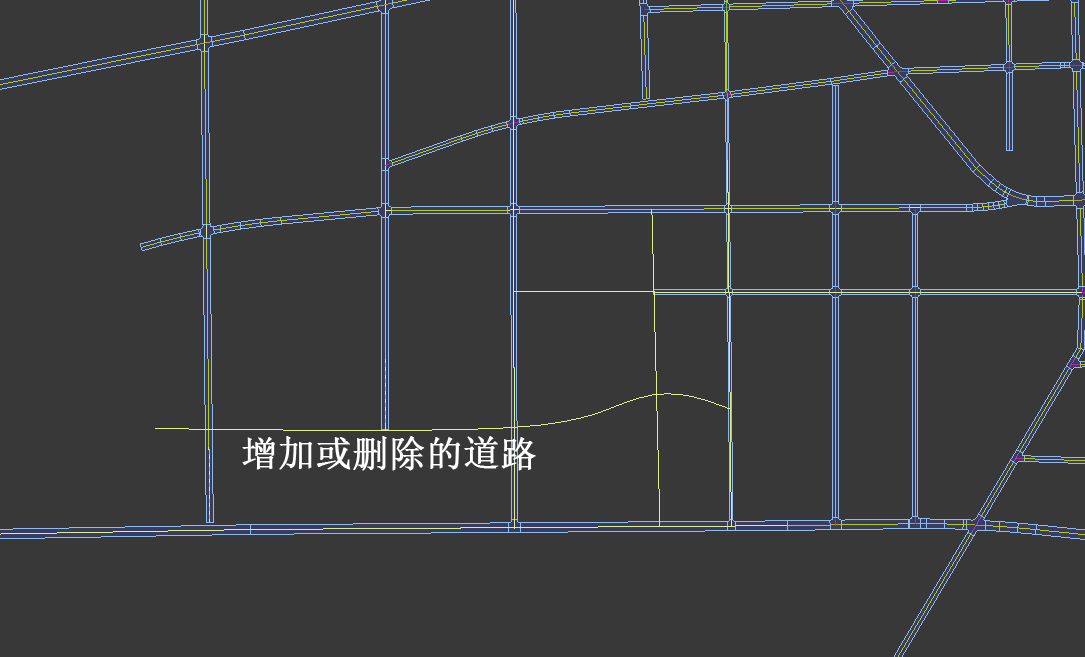

4、创建完的道路,有需要增加或删除道路的,可局部单独创建,再把新道路与旧道路模型附加到一起,可编辑多边形焊接点后作为一个整体,再生成路牙人行道 图示1

创建道路技巧4

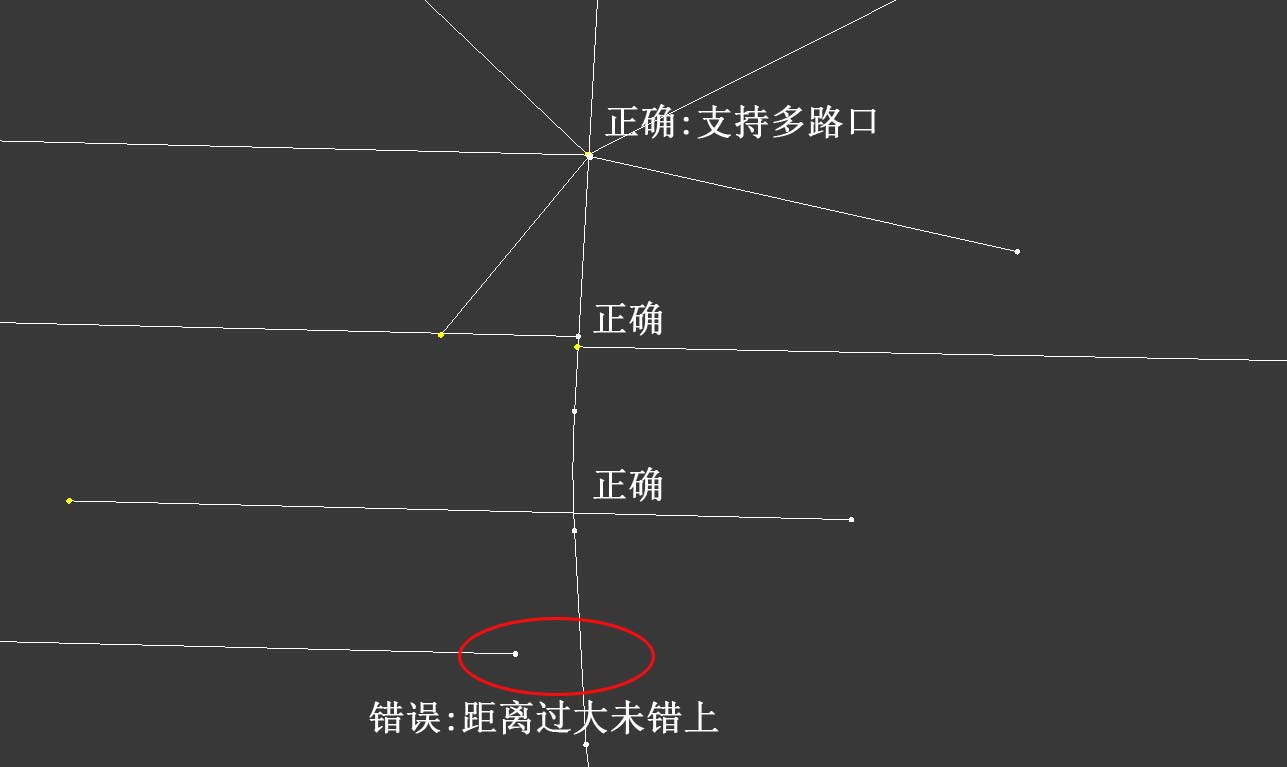

5、所有用于创建道路的中线,要在生成路口的线头位置,尽量接触到另一条路口中线,避免创建的路口不正确 图示2

创建道路技巧5
